A huzalszínek titka: Hogyan határozzuk meg a huzalok célját és funkcióját szín alapján

A modern társadalomban az elektromosság életünk nélkülözhetetlen részévé vált. Az otthoni különféle elektromos készülékektől az ipari termelésben használt nagy berendezésekig a vezetékek létfontosságú szerepet játszanak ezekben a rendszerekben. Sok ember számára azonban a színes vezetékek rejtélyek. Mit jelképeznek a különböző színű vezetékek? Mi a felhasználásuk az energiarendszerben? Ez a cikk felfedi számodra a huzalszínek titkát, hogy jobban megérthesd a vezetékek funkcióit és felhasználását, és egyben biztonsági garanciát is adj életedhez.



Az elektromos rendszerben a különböző színű vezetékek különböző funkciókat képviselnek, ami megkönnyíti az azonosítást és megkülönböztetést a telepítés és karbantartás során. Íme néhány elterjedt vezetékszín, és mit képviselnek:
Fekete és piros:Ezt a két színt általában feszültség alatt álló vezetékekhez (L), más néven fázisvezetékekhez használják. A feszültség alatt álló vezeték az áramellátási rendszer feszültség alatt álló része, amely az áramforrástól az áramot fogyasztó berendezésekhez való áram továbbításáért felelős. Legyen szó háztartási vagy ipari áramkörről, a feszültség alatt álló vezeték létfontosságú alkatrész.

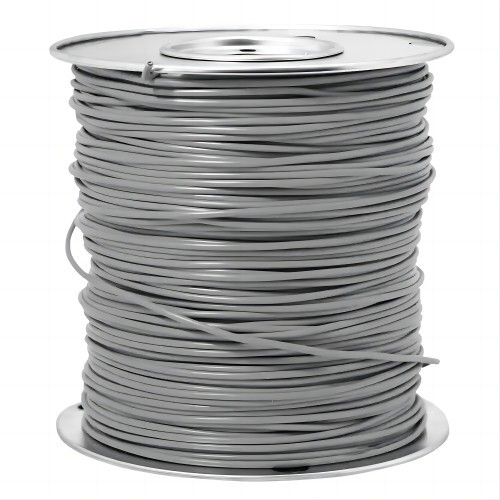

Fehér és szürke:Ezt a két színt általában nulla vezetékekhez (N) használják. A nulla vezeték az áram visszatérésének csatornája, amely biztosítja az áramkör zárását. Háromfázisú áramkörben a nulla vezeték kiegyenlíti a feszültséget, és biztosítja az energiarendszer stabil működését.

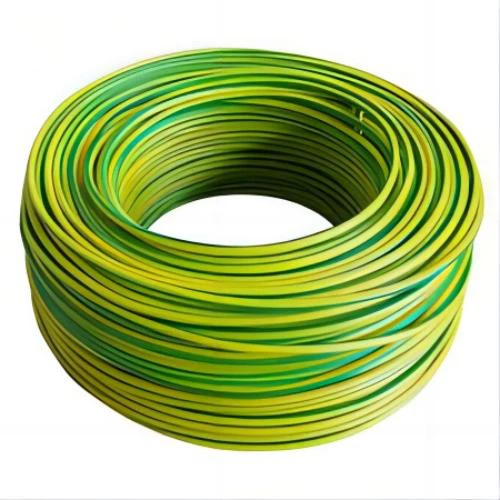

Zöld és sárga:Általában ezt a két színt használják a földelővezetékhez (E). A földelő vezeték fő funkciója az áramkör védelme és a veszélyes helyzetek, például az áramütés megelőzése. Ha egy áramkör meghibásodik, a földelővezeték a földbe vezetheti az áramot, ezzel védve a személyzet és a berendezések biztonságát.



A fent említett gyakori vezetékszíneken kívül bizonyos alkalmazási forgatókönyvekben más színű vezetékek is léteznek. Ezek a színek segítenek a különböző funkciók további megkülönböztetésében, és biztosítják az elektromos rendszer biztonságos és hatékony működését.
Kék:Az egyenáramú áramkörökben általában kék vezetékeket használnaknegatív pólusok. Az AC áramkörökben a kék vezetékeket néha nulla vezetékként is használják. A DC és AC áramkörök közötti különbség miatt a kék vezetékek felhasználása is eltérő.
Barna:Az AC áramkörökben gyakran használnak barna vezetékeketfeszültség alatt álló vezetékek, különösen Európában és néhány más régióban. A barna vezetékek használati szabványai országonként és régiónként eltérőek, ezért használatuk során különös figyelmet kell fordítani.
Narancs:A többvezetékes áramkörökben gyakran narancssárga vezetékeket használnakközbenső vezetékezés. Például egy kétirányú kapcsolóáramkörben narancssárga vezetékek használhatók a kapcsoló és a lámpa közötti vezeték összekötésére.
Lila és rózsaszín:Ezeket a színeket néha használjákkonkrét célokra, mint például a vezérlőáramkörök vagy a világítási áramkörök, hogy elkerüljék az összetéveszthetőséget más vezetékekkel. A lila és rózsaszín vezetékek segítenek gyorsan azonosítani a speciális funkciókkal rendelkező vezetékeket néhány összetett áramkörben.





A huzalszínek használatára vonatkozó szabványok országonként és régiónként eltérőek lehetnek. Íme néhány nagyobb országra és régióra vonatkozó vezetékszín szabványok:
Egyesült Államok:A National Electrical Code (NEC) szerint a feketét, a pirosat és a kéket általában a feszültség alatt álló vezetékekhez, a fehéret a semleges vezetékekhez, a zöld vagy a csupasz vezetékeket a földelővezetékekhez használják.
Európa:Európában általában barna, fekete és szürke színt használnak feszültség alatt álló vezetékekhez, kéket nulla vezetékekhez, zöld/sárga kétszínű vezetékeket pedig földelő vezetékekhez. Ezt a szabványt a Nemzetközi Elektrotechnikai Bizottság (IEC) határozza meg.
Kína:Kínában általában piros, sárga és zöld színt használnak feszültség alatt álló vezetékekhez, kéket semleges vezetékekhez, sárga-zöld kétszínű vezetékeket pedig földelő vezetékekhez. Ezt a szabványt a Nemzeti Szabványügyi Hatóság határozza meg.
A különböző országok és régiók vezetékszín-szabványainak megértése különösen fontos az elektromos mérnökök és villanyszerelők számára. A multinacionális mérnöki projektekben a helyi vezetékszín-szabványok követése hatékonyan elkerülheti a hibás huzalozást és a biztonsági baleseteket.





Bár a vezeték színe segíthet gyorsan azonosítani a célját, a tényleges működés során továbbra is nagyon ébernek kell lennünk. Íme néhány biztonsági tipp:
Tekintse meg a kapcsolási rajzot:Bármilyen elektromos művelet előtt feltétlenül olvassa el a vonatkozó kapcsolási rajzot, hogy megbizonyosodjon az egyes vezetékek konkrét funkciójáról. A kapcsolási rajz részletes áramkör-elrendezési és csatlakozási információkat nyújthat, amelyek fontos alapjai a biztonságos működésnek.
Használjon teszteszközöket:Még akkor is, ha a szín megfelelő, használjon voltmérőt vagy multimétert a helyesség ellenőrzéséhez. A hibás működés elkerülése érdekében teszteléssel megállapíthatja, hogy a vezeték feszültség alatt van-e, és hogy az áramkör csatlakozása megfelelő-e.
Kikapcsolási művelet:Bármilyen elektromos művelet előtt feltétlenül húzza ki a tápfeszültséget a működési környezet biztonsága érdekében. A kikapcsolt üzemmód hatékonyan elkerülheti az áramütéses baleseteket, és a biztonságos működés alapvető lépése.
Professzionális működés:Komplex elektromos rendszerek esetén ajánlatos szakszerű villanyszerelők működtetni, hogy elkerüljék a helytelen működésből adódó biztonsági baleseteket. A professzionális villanyszerelők gazdag tapasztalattal és szakértelemmel biztosítják az elektromos műveletek biztonságát és megbízhatóságát.







A technológia folyamatos fejlődésével a vezetékek színkódolása és azonosítása is folyamatosan fejlődik és javul. A jövőben az intelligens hálózatok és okosotthonok népszerűsítésével a vezetékek színkódolása finomabbá és intelligensebbé válhat. Például az elektronikus címkék vezetékekbe ágyazásával elérhető a vezetékek automatikus azonosítása és kezelése, javítva az áramellátó rendszerek intelligencia szintjét.
Emellett a környezettudatosság növekedésével a jövőben a vezetékek anyagai és gyártási folyamatai is környezetbarátabbak és fenntarthatóbbak lesznek. Például a megújuló anyagok és a környezetbarát bevonatok felhasználása a vezetékek gyártásához nemcsak a környezetszennyezést csökkentheti, hanem javíthatja a vezetékek biztonságát és tartósságát is.
A vezetékszínek osztályozásának és az általuk képviselt funkcióknak a megértésével biztonságosabban és hatékonyabban végezhetünk elektromos műveleteket. A mindennapi életben ez a tudás nemcsak az elektromos berendezések működési elveinek jobb megértésében segíthet, hanem hatékony útmutatást is nyújthat vészhelyzetekben. Remélem, ez a cikk felfedi a huzalszínek rejtélyét, és kényelmesebbé teszi az elektromos világban. Legyen szó otthoni áramkörök telepítéséről és karbantartásáról, vagy ipari elektromos rendszerek tervezéséről és üzembe helyezéséről, a vezetékek színének helyes azonosítása a biztonság és a hatékonyság szavatolásának kulcsa. Ezen ismeretek elsajátításával nemcsak saját elektromos ismereteit fejlesztheti, hanem segítséget és útmutatást is nyújthat a körülötte lévőknek, közösen pedig biztonságos és megbízható áramkörnyezetet alakíthat ki.
